LiTrack 360
Kostengünstiger Scanner zur hochgenauen 3D-Rekonstruktion und Ableitung des entsprechenden CAD-Modells für eine präzise Produktionsplanung.
Die maßgenaue Fertigung von Holzbauteilen im Rohbau basiert immer noch auf manuellem Aufmaß, das nur bis zu einem gewissen Grad genau sein kann. Durch eine einfache digitale Datenerfassung vor Ort ist es nun möglich, millimetergenau zu arbeiten. Die erfassten Daten können in einen vollautomatischen CAD-Fertigungsprozess integriert und von der Produktplanung bis zur Fertigung verarbeitet werden.

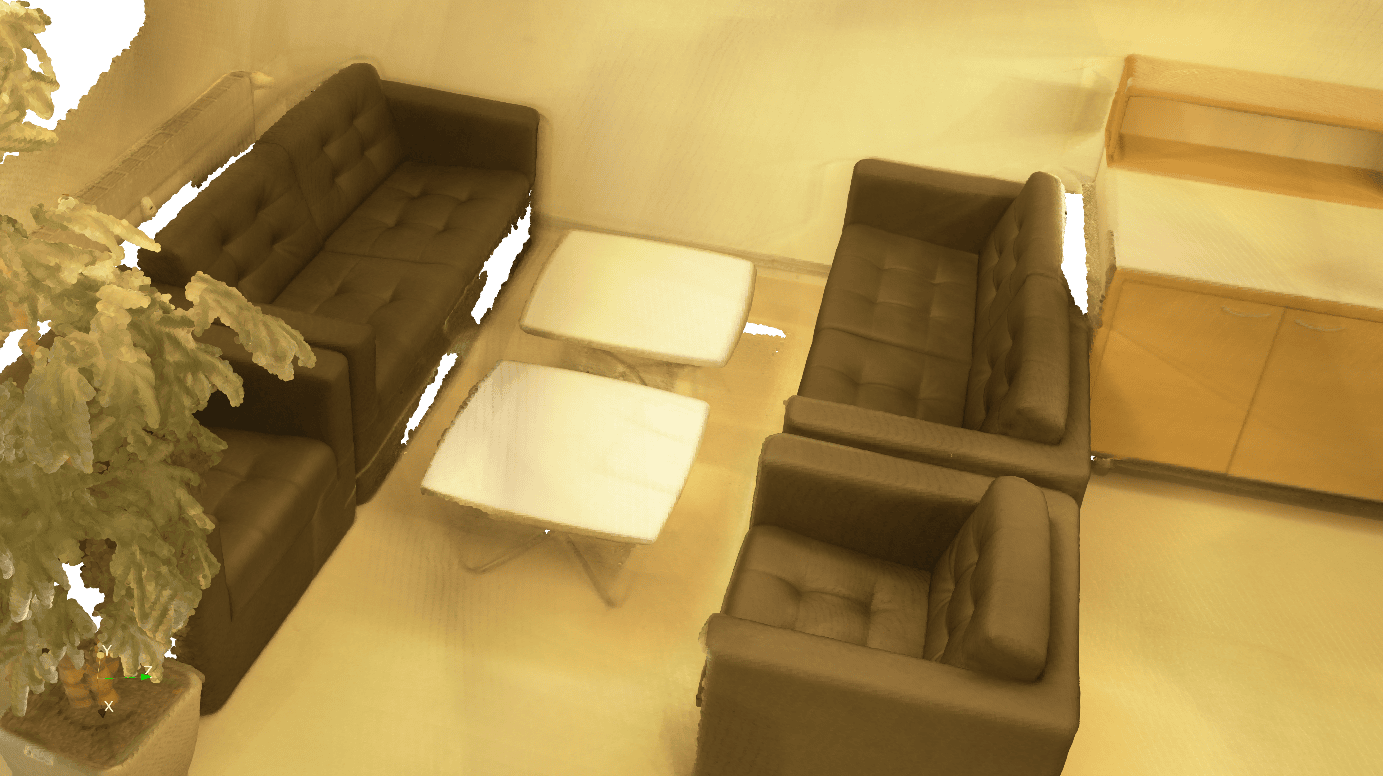

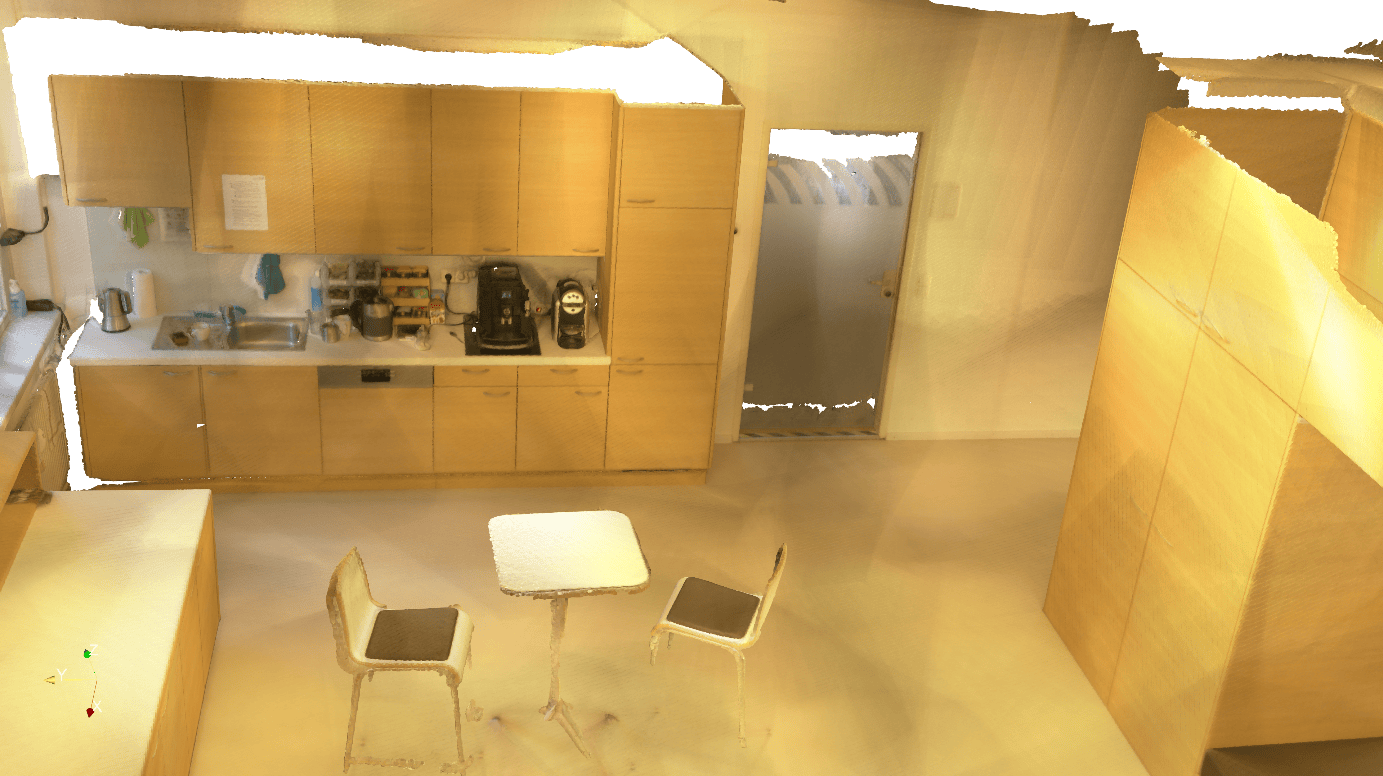

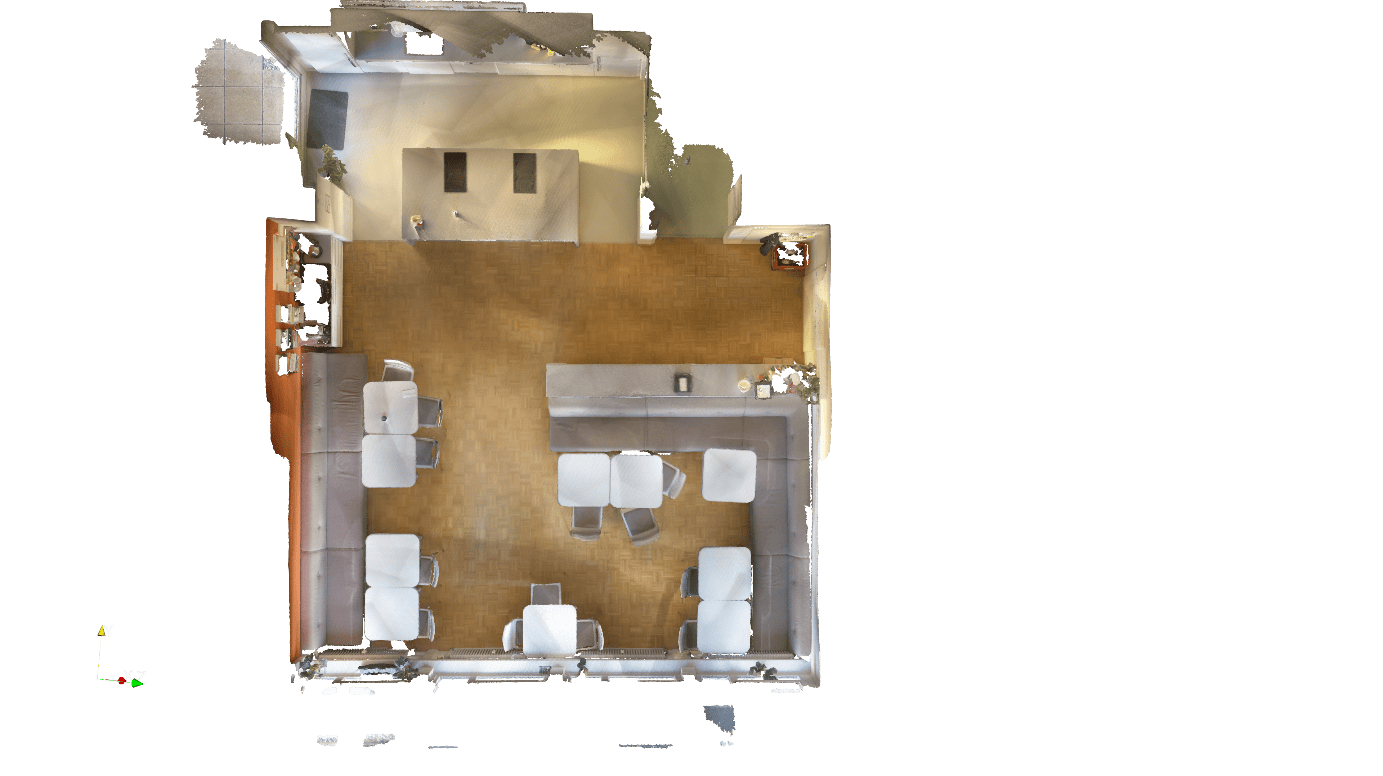

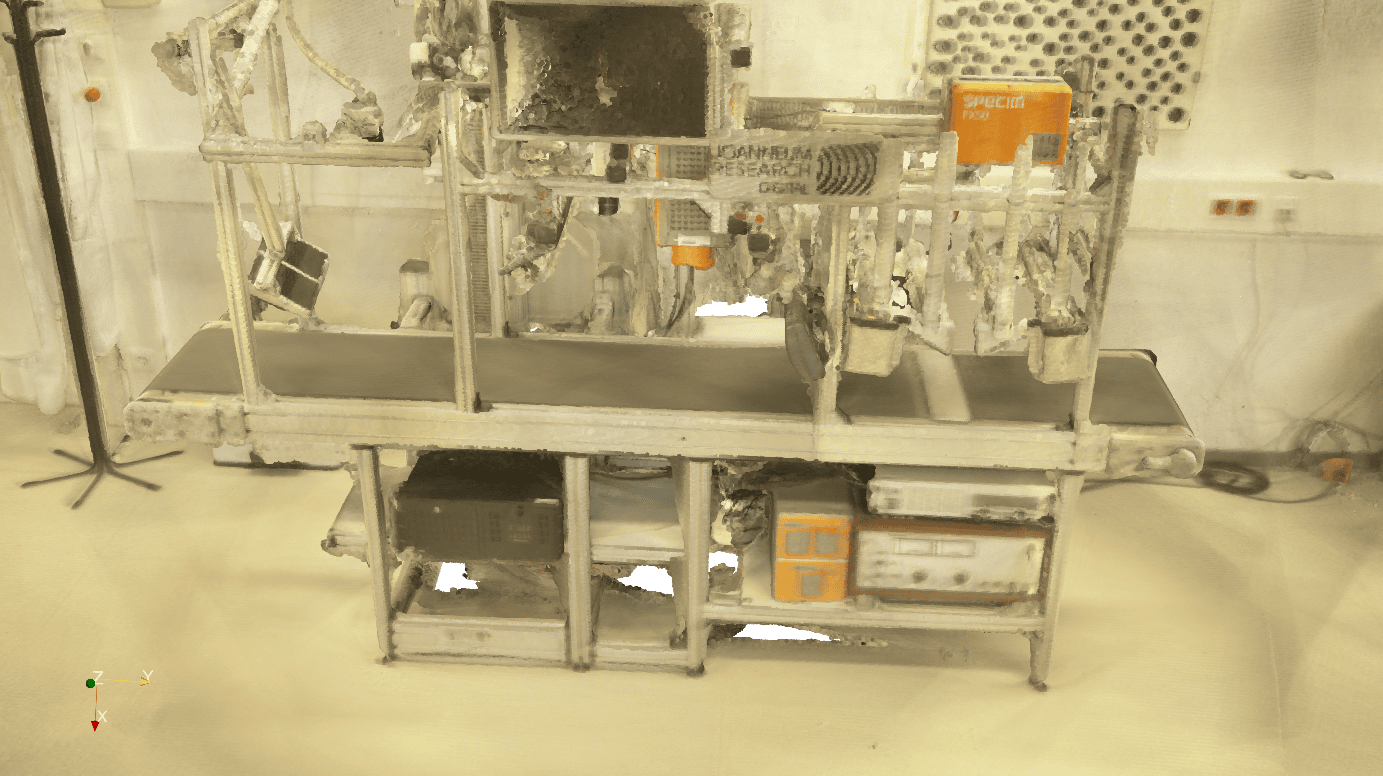

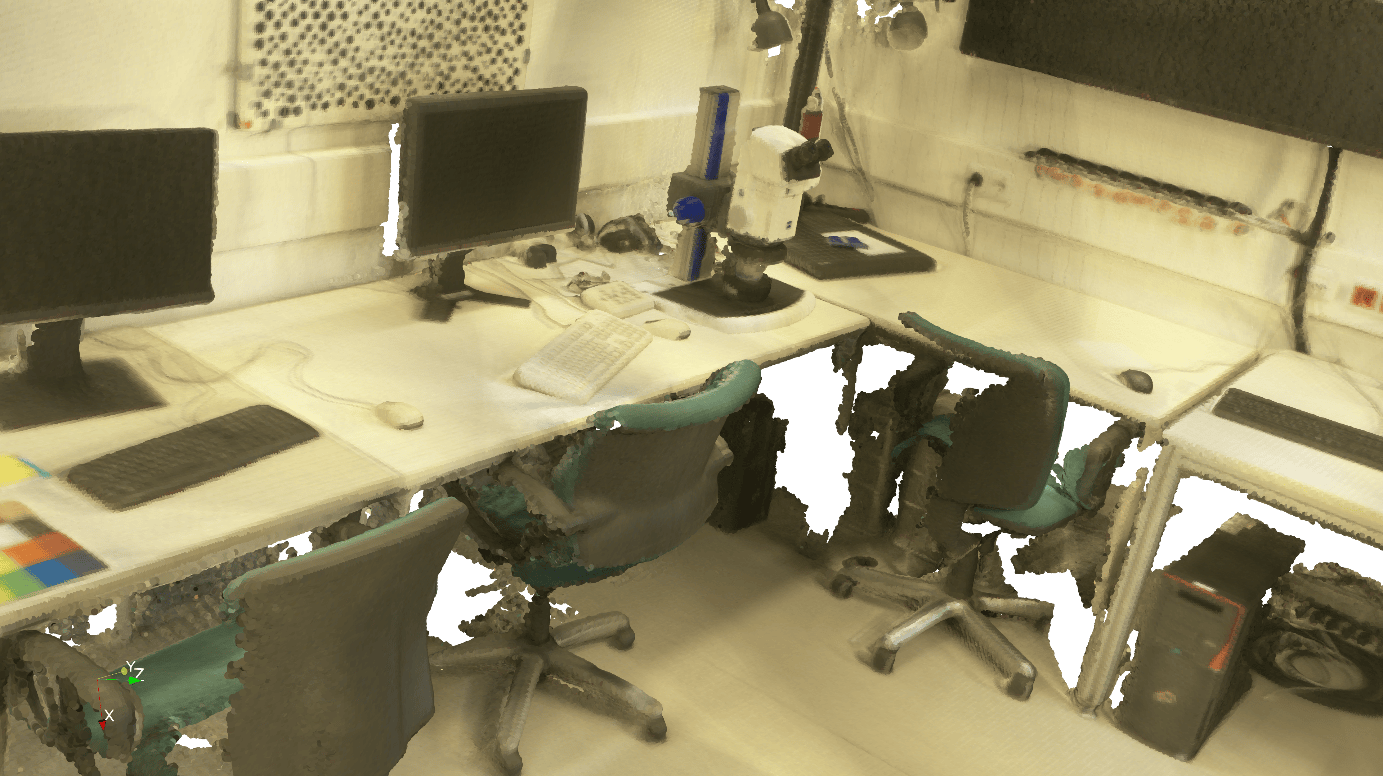

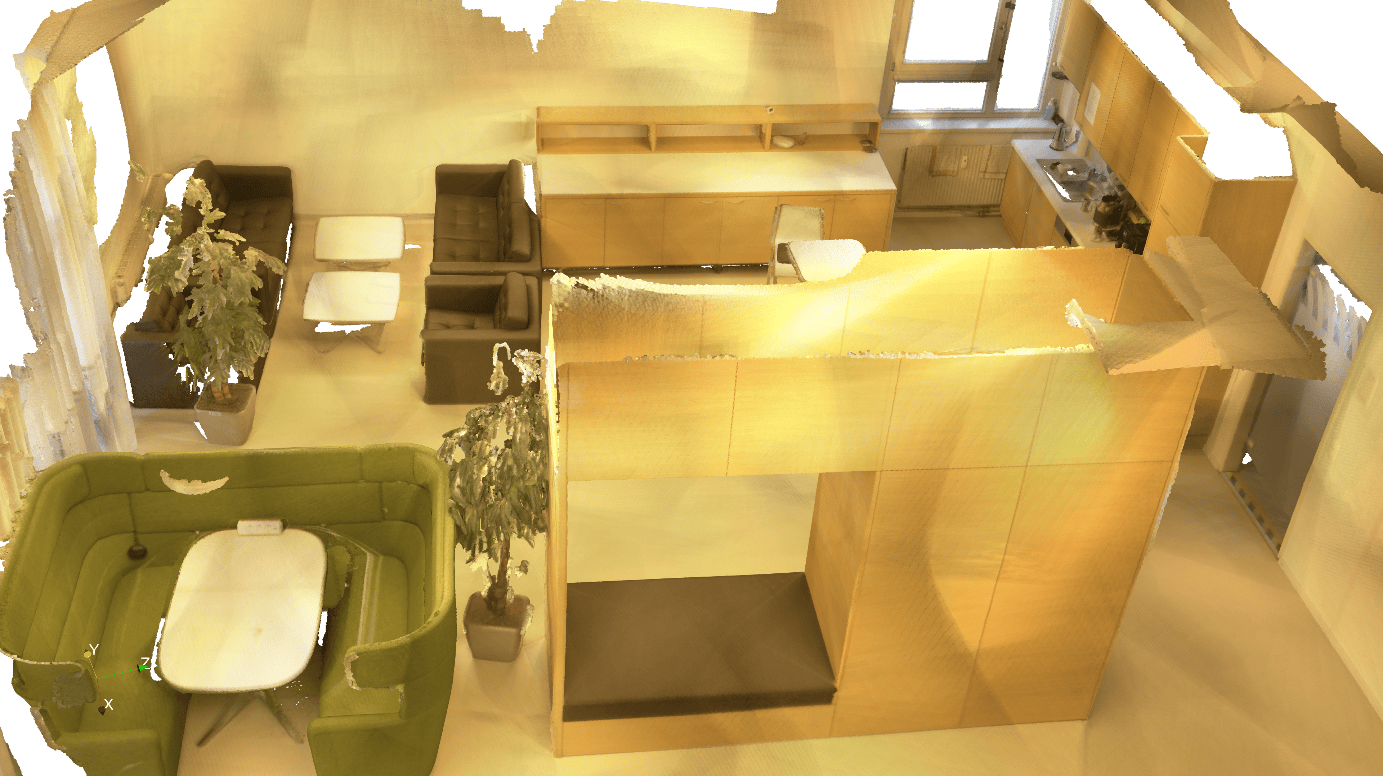

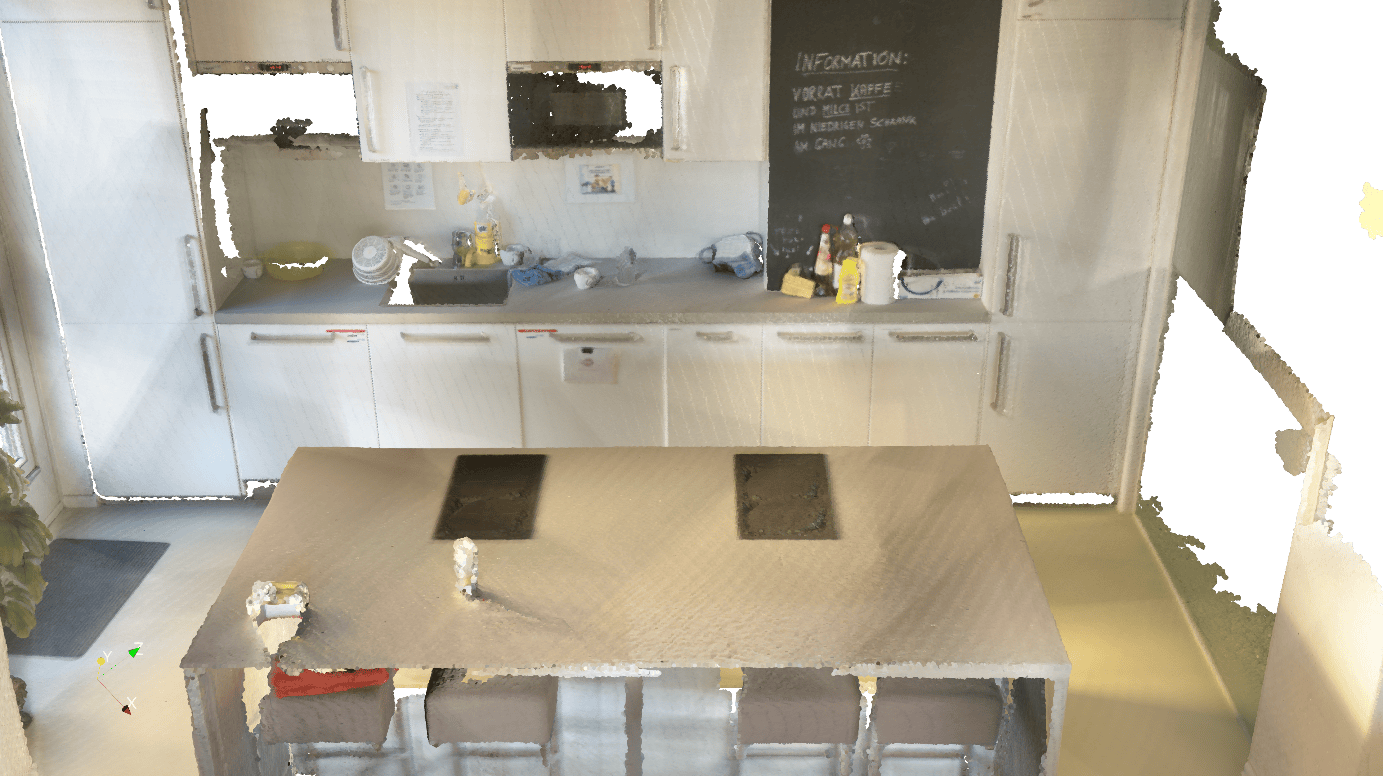

LiTrack 360 verwendet einen hybriden Festkörper-LiDAR-Sensor, der in Kombination mit SLAM-Methoden (Simultaneous Localization And Mapping) eine hochgenaue Echtzeit-3D-Erfassung räumlicher Daten ermöglicht. Die Technologie erfasst detaillierte 3D-Informationen der Umgebung und ermöglicht so eine präzise Modellierung und Kartierung mit minimalem Einrichtungs- und Rechenaufwand. Über die reine Visualisierung als Nutzerfeedback hinaus wird die Qualität der Daten durch die Integration von Stereoinformationen verbessert, wodurch genaue 3D-Modelle erstellt werden können.
Aus diesen Modellen können direkt CAD-Modelle abgeleitet werden, die für Maßableitungen zur hochgenauen Planung und damit zur direkten Weiterverarbeitung in den Produktionsbetrieben genutzt werden können.
Der Sensor ist derzeit auf eine Aufnahmeentfernung von 0,6-1,2m Scanabstand optimiert. Damit wird im UseCase „Treppe“ eine Genauigkeit im Submillimeterbereich erreicht. Die Genauigkeit in großen Räumen (bis 2,5m Scanabstand) liegt derzeit bei ca. 1%. Für höhere Detailanforderungen in diesem Anwendungsfall könnte die Positionierung des Stereosystems am Scanner entsprechend verändert werden.
Auf diese Weise ermöglicht diese Technologie letztlich nicht nur Effizienzsteigerungen in traditionellen Branchen wie dem Bauwesen, der Holzindustrie oder der Robotik, sondern eröffnet auch neue Möglichkeiten in den Bereichen Design und Virtual Reality.
Entwickelt in den Projekten Vision+ (K-Projekt FFG) und champI4.0ns in Kooperation mit Weitzer Woodsolutions GmbH
