Photonische Chips
Kompakte Lösungen für die Zukunft der Quanten- und optischen Technologien
credit: Infineon

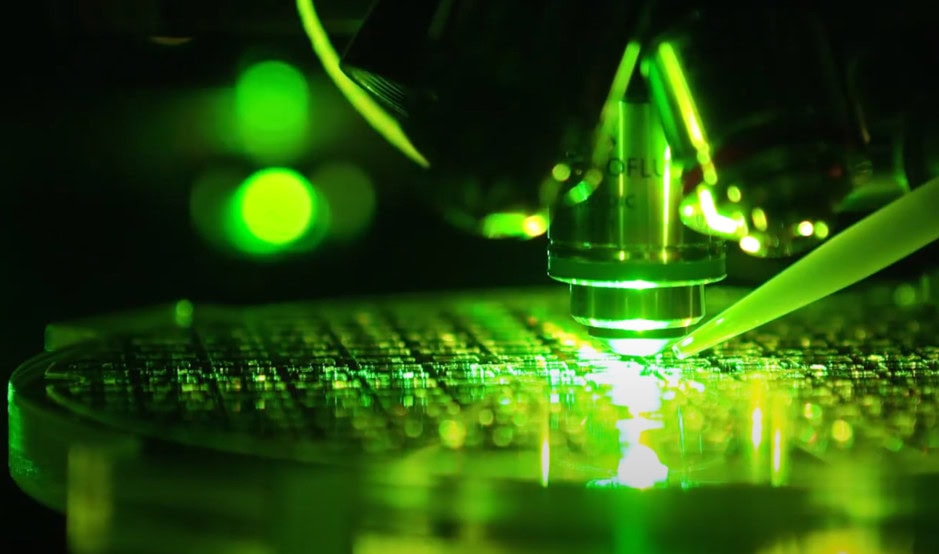

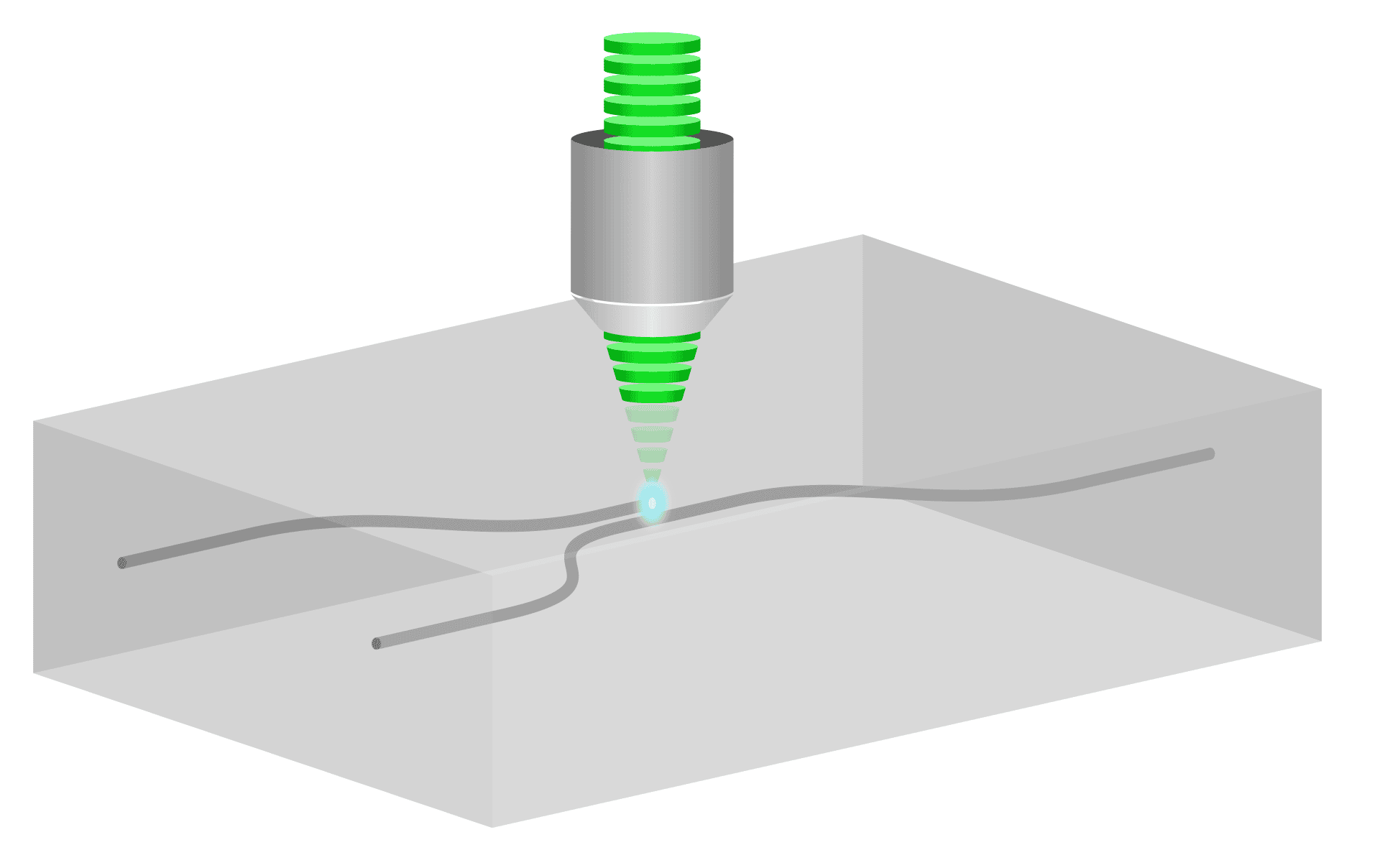

Wir entwickeln integrierte optische Schaltungen, die mithilfe ultrakurzer Laserpulse direkt in Glas geschrieben werden. Diese kompakten photonischen Chips steuern Licht mit höchster Präzision – und bilden das Herzstück der nächsten Generation technologischer Anwendungen:
- Quantencomputer
Informationsverarbeitung mit Photonen als Qubits - Optische Sensorik
Hochsensitive Messung von Temperatur, Druck oder Dehnung - Signalverarbeitung
Schnelle, rekonfigurierbare lichtbasierte Schaltungen
Unsere Bausteine umfassen rekonfigurierbare Mach-Zehnder-Interferometer mit präziser Phasensteuerung. Sie ermöglichen flexible, programmierbare photonische Systeme – auf einem Chip in Kreditkartengröße.
Informieren Sie sich auch über unsere Projekte zu diesem Service:
FFG Förderung (Nr. FO999896211)
FFG Förderung (Nr. FO999914032)
PIQLearn
FFG Förderung (Nr. FO999914031)
