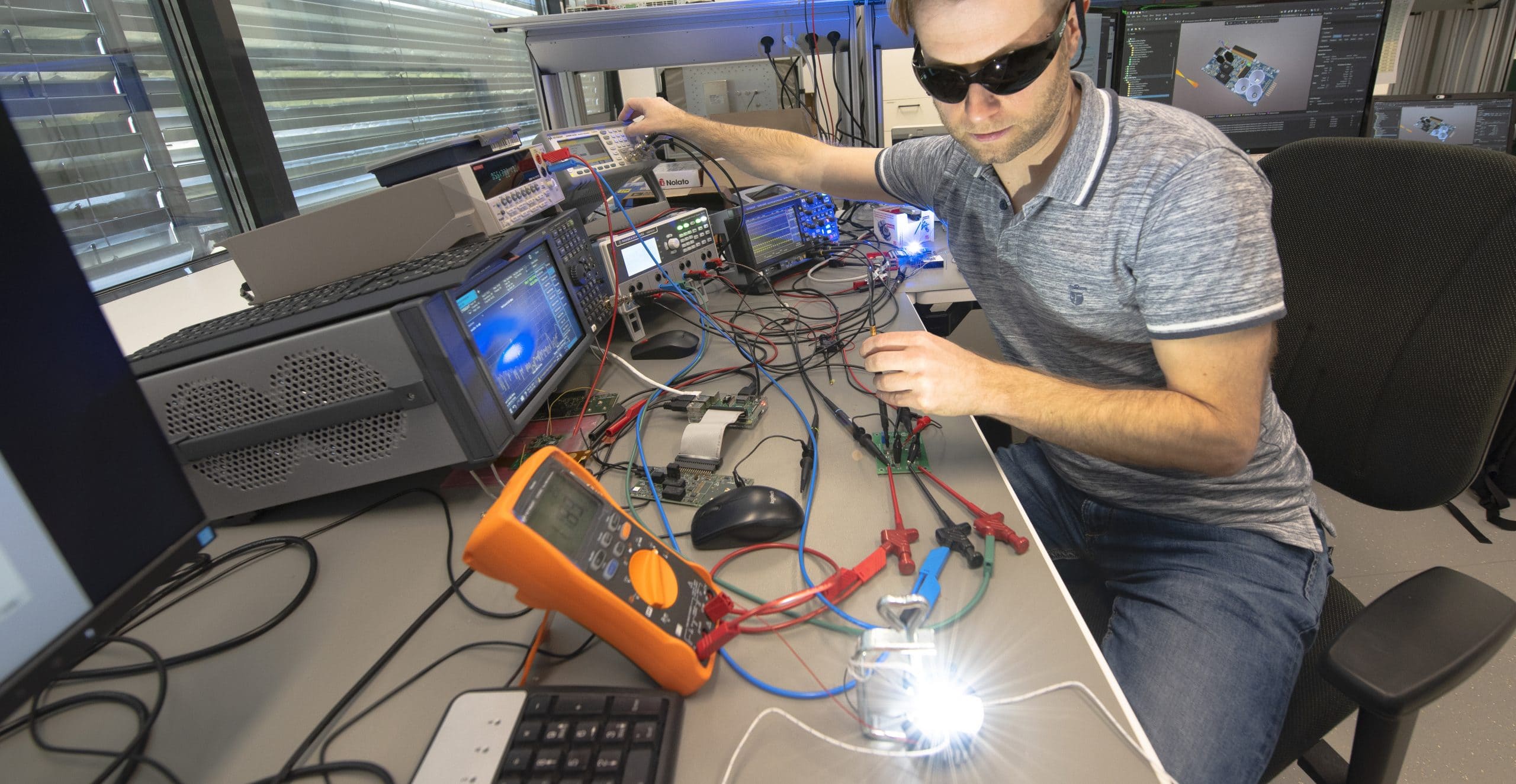

Elektronisches Design und Prototyping
Entwicklung kundenspezifischer Prototypen, speziell in den Bereichen LED-Beleuchtung und Sensorik: Schaltungsdesign, Konzeption des Systems bis hin zum Prototyping
In unseren Elektronik- und Mikrofabrikations-Labors bieten wir die Entwicklung kundenspezifischer Prototypen, speziell in den Bereichen LED-Beleuchtung und Sensorik. Diese Entwicklung umfasst das Schaltungsdesign, die Konzeption des Systems bis hin zum Prototyping, unterstützt durch eine hochgenaue Die-Bonding Plattform.
